SolidDrive系列综述

样本下载

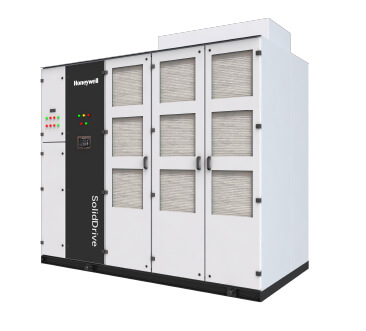

SolidDrive系列高压变频调速装置在业内率先应用无速度传感器矢量控制技术,并采用32位高速数字信号处理器【DSP】进行全数字控制,结合专用大规模集成电路芯片和最新一代IGBT功率器件,产品性能指标达到国际领先水平。

SolidDrive系列高压变频调速装置采取单元串联多电平结构,一体化高可靠设计。输入采用多重化隔离变压器实现谐波抵消,输入谐波满足IEEE519-1992标准和GB/T14549-93标准,不对电网产生谐波污染。输出采取多电平移相式PWM,具有较低的输出电压谐波,dv/dt和共模电压,适合普通交流电机。

SolidDrive系列产品中采取了多项专利技术,在产品可靠性方面做了全方位的系统化设计。公司具有最高电压10kV,最大功率20000kW的满负荷试验能力,每台产品出厂前均进行整机满负荷试验,确保装置的可靠性。我们致力于打造业内可靠性最高的高压变频调速装置品牌。

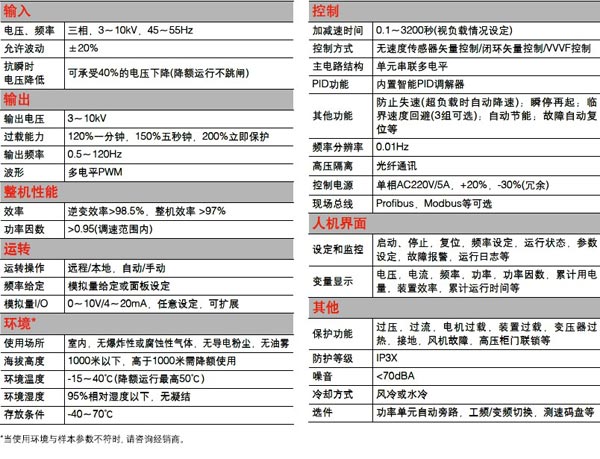

  • 【无需输入滤波器】 输入电流谐波满足IEEE519-1992和GB/T14549-93标准,无需输入滤波器
  • 【无需功率因数补偿装置】 输入功率因数>0.95,无需功率因数补偿装置
  • 【无需输出滤波器】 输出电压谐波<3%,无需输出滤波器,适用普通电机,电机无需降额使用
  • 【无速度传感器矢量控制】 调速范围100:1,静态转速精度0.5%,起动转矩150%
  • 【闭环矢量控制】 调速范围1000:1,静态转速精度0.1%,起动转矩150%
  • 【高效率】 逆变效率>98.5%,整机效率>97%
  • 【高可靠,长寿命】 设计寿命30年,平均无故障工作时间MTBF>100,000小时,平均修复时间MTTR<10分钟

SolidD rive系列高压变频调速装置采用单元串联多电平技术,属于直接高压电压源型变频调速装置。直接高压输入,直接高压输出,不需输出变压器。变频调速装置主要由移相变压器、功率单元和控制器组成。

3 kV

3kV系列由9个功率单元组成,每3个功率单元串联构成

一相,三相构成Y接,直接给3kV电机供电。

6 kV

6kV系列由15个功率单元组成,每5个功率单元串联构成

一相,三相构成Y接,直接给6kV电机供电。

6.6kV

6.6KV系列由1 8个功率单元组成,每6个功率单元串联构成

一相,三相构成Y接,直接给6.6KV电机供电。

1 0 kV

10kV系列由24个功率单元组成,每8个功率单元串联构

成一相,三相构成Y接,直接给10kV电机供电。

功率单元为三相输入单相输出交一直一交逆变结构。变压器的副边经过功率单元输入熔断器后到三相全桥二极管整流器,整流器输出经电容滤波,形成平滑的直流,然后经过由4个lGBT组成的单相H桥式逆变电路,形成单相变压变频的交流输出。

功率单元控制板功能齐全,具有完善的保护功能和优化的lGBT驱动电路。变频调速装置内每个功率单元机械和电气性能完全一致,可以互换。

由于采用高电压等级的lGBT,同样电压等级的高压变频调速装置,So州D riVe系列所需的功率单元个数最少,大大降低了元器件数量,提高了可靠性。

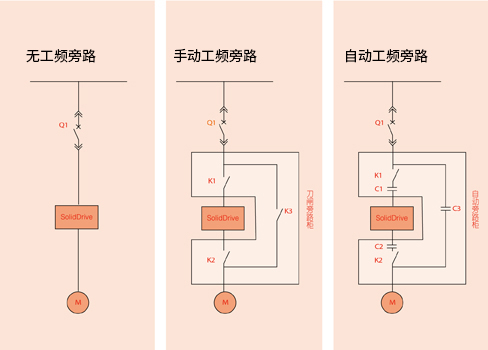

当某个功率单元故障时,功率单元自动旁路技术【选件】可以将故障的功率单元自动切除,输出电压自动平衡,变频调速装置继续运行,避免了非正常停机引起的损失.大大提高了可靠性。

输入侧

输入侧由移相变压器给每个功率单元供电,移相变压器的副边绕组采取多重化结构,互相错开一定的电角度,以实现输入谐波抵消的目的。3KV、6KV、10KV输出的变频调速装置分别采用18脉冲、30脉冲、48脉冲整流,输入谐波电流很低,满足lEEE519—1992和GB/T14549—93标准,无需任何谐波滤波措施。另外由于输入采用二极管整流.变频调速装置的输入功率因数可达0.95以上,无需任何功率因数补偿装置。

输入隔离变压器还保证了电机承受的共模电压非常低,不会影响电机绝缘。

输出侧

输出侧由每个功率单元的输出端子依次串接而成,形成星接后给电机供电,功率单元的输出采用多电平移相式PWM技术,可以达到接近正弦波输出。输出波形正弦度好,du/dt小,对电缆和电机绝缘无损害,不会引起电机的附加发热和转矩脉动。变频调速装置输出无需任何滤波装置,就可用于普通电机,包括旧电机,且电机无需降额使用。变频调速装置的输出电缆长度不受限制,最长可达12km.特别适合电潜泵等特殊应用场合。

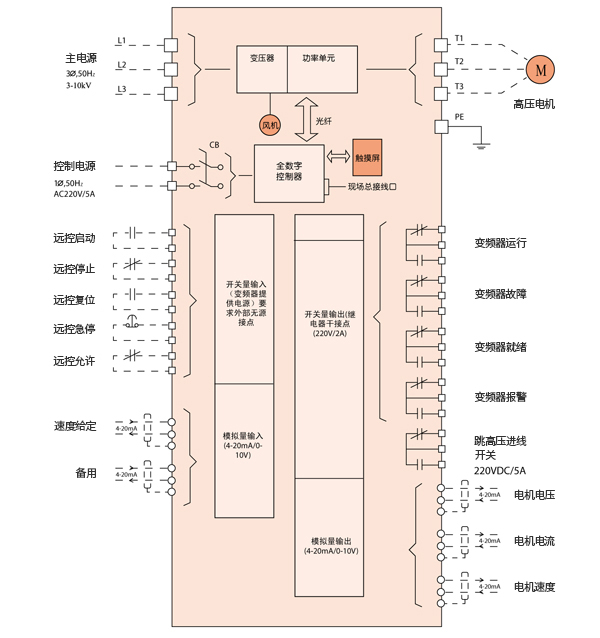

控制器由32位高速数字信号处理器【DSP】,专用大规模集成电路,触摸屏和PLC共同组成。DSP实现无速度传感器矢量控制相关的算法,专用大规模集成电路实现多电平PWM控制,触摸屏实现高压变频调速装置和用户的交互,提供友好的中英文图形化界面,使用方便、快捷。内置PLC用于柜体内部开关量的逻辑处理.同时也完成和用户现场开关量、模拟量的输入输出接口,满足用户现场接口需要。

控制器和功率单元之间采用高速光纤通讯,控制部分和高压部分电气上完全隔离,系统具有极高的安全性和抗干扰能力。

控制电源采取冗余设计,无需外配UPS,外部控制电源的波动或断电不影响变频调速装置的正常运行。

无速度传感器矢量控制

Solid Drive系列高压变频调速装置采用的无速度传感器矢量控制技术能在不增加硬件复杂性的情况下,大大提高变频调速装置的性能,拓展变频调速装置的高端应用领域.使变频调速装置能应用于起动力矩大、转速精度和动态性能要求高的场合。即使对于风机水泵等稳态和动态要求相对较低的负载,无速度传感器矢量控制固有的自动转矩限幅、快速转速跟踪再起动等功能可有效防止加速过程的过电流跳机和减速

过程中的过电压跳机.以及由电网波动等不正常因素引起的停机现象,对于保证变频调速装置的可靠运行具有非常重要的意义。

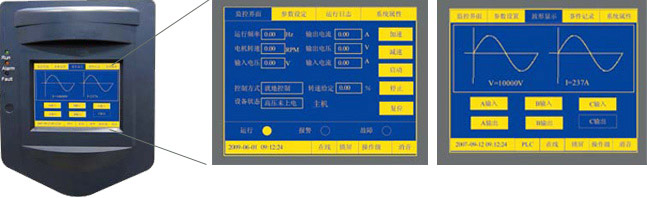

Solid Drive系列高压变频调速装置具有友好的人机界面。

变频调速装置控制柜门上装有就地/远方选择开关、启动、停止、急停等按钮。并有高压上电、运行、报警、故障指示灯。

中英文显示触摸屏完成状态监控、参数设定、故障报警和运行日志显示等功能。

24小时现场服务

设备故障后接到用户要求24小时内响应,训练有素的工程师确保用户无后顾之忧。

节能效益评估

由专业工程师进行电机运行工况诊断,提供节能计算报告和投资回报分析供用户参考。

售前技术支持

提供项目技术方案,包括设备选型、系统单线图、用户接口、外形尺寸、土建等资料。

培训

设备调试结束后对用户工程师和现场工作人员进行设备运行操作和维护的全面培训。

备件和售后服务

充足的备品备件.确保设备寿命周期内正常运行。

产品升级

提供产品升级服务,确保用户分享最新技术成果。

对保修期外产品可提供预防性维护服务,由专业工程师定期对

设备进行维护保养,确保设备可靠运行,降低用户维护成本。

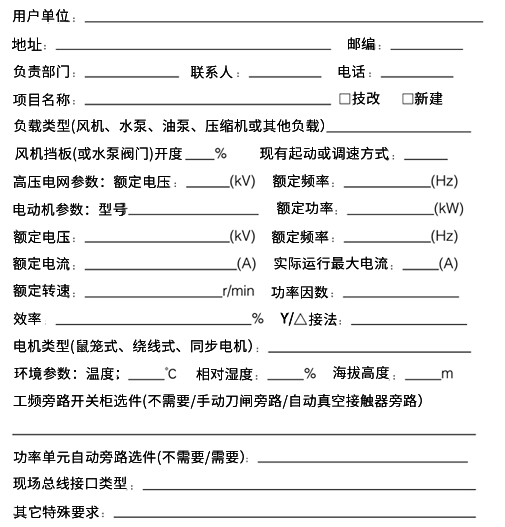

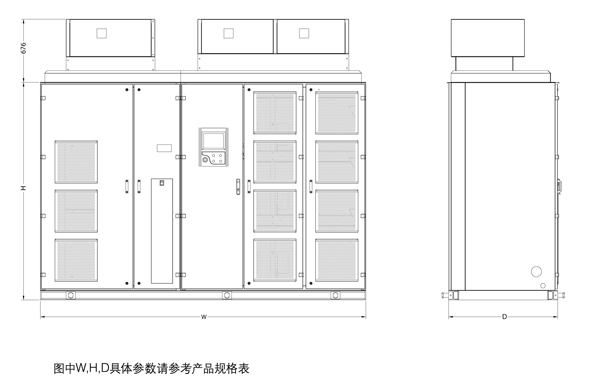

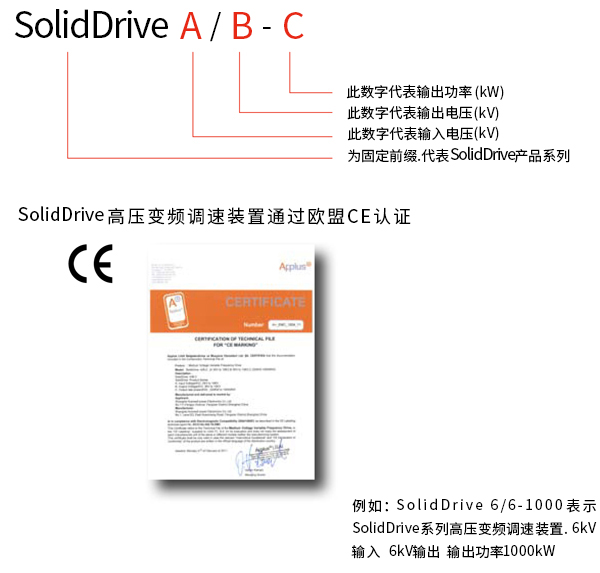

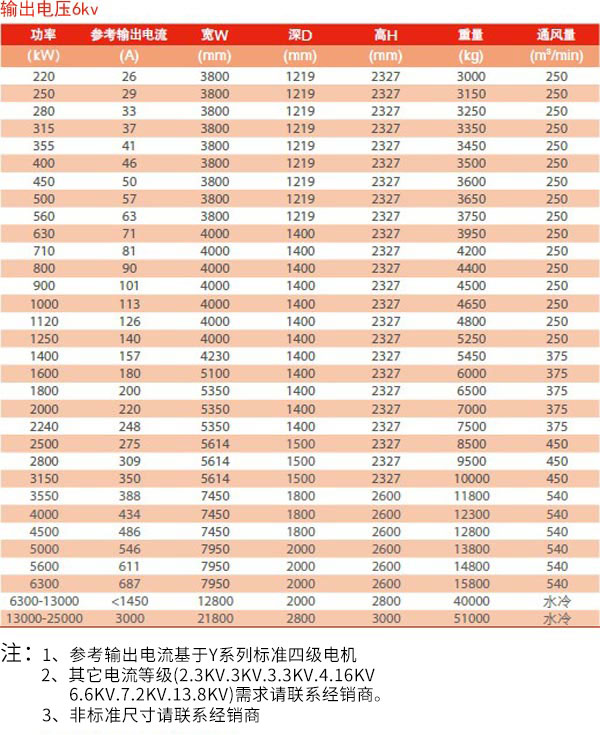

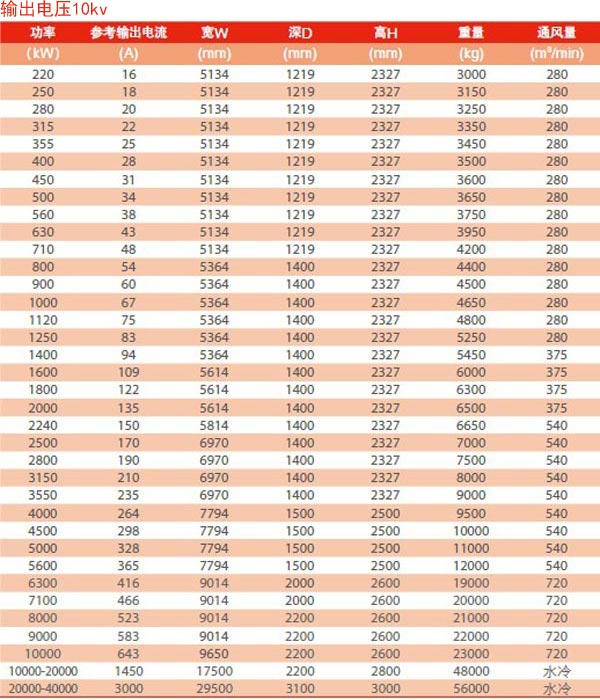

SolidDriVe系列高压变频调速装置的选型需要下列参数。当您需要订货时,请将以下规格填写清楚,并与经销商联系。
