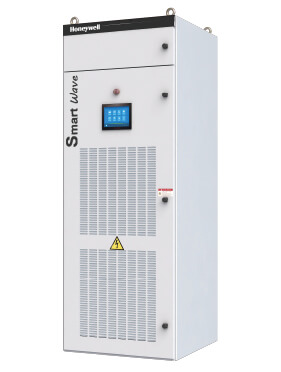

SmartWave APF综述

样本下载

SmartWave系列有源电力滤波器是一种真正有效的谐波治理解决方案,采用最先进的有源谐波补偿技术动态消除电网谐波。SmartWave实时检测非线性负载产生的电流波形,分离出谐波部分,再通过IGBT逆变电路输出等同的谐波电流,以抵消负载谐波,确保从电网吸取的电流为正弦波,实现谐波滤除功能。 此外,SmartWave还能提供超前或滞后的无功电流,用于改善电网的功率因数,实现动态无功补偿。

  • 【产品选型】

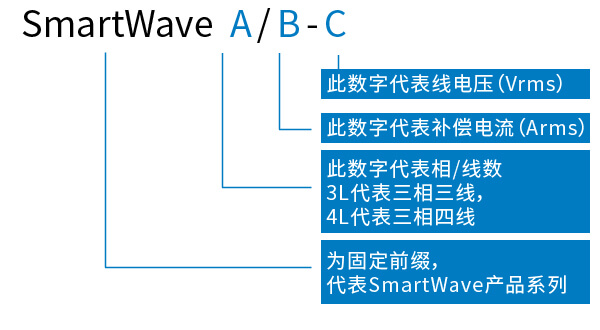

    SmartWaveAPF产品选型

  • 【谐波解决方案】

    近年来,随着新型配电和用电设备的不断发展.在给人们带来高效的工作和方便的生活同时,也带来电网的污染问题 电网的谐波污染。电网的污染使我们的用电环境逐步恶化,极大影响用电安全和用电效率.电网谐波治理已迫在眉睫.普通谐波治理设备在严重谐波污染面前越来越显得无能为力。

    有源电力滤波器是目前治理电网污染,全面提高电源质量,提高电网效率.确保电网和用电设备安全的最理想的设备,将给您带来绿色的用电环境。

  • 【谐波及谐波源】

    当正弦波电压施加在非线性负载上时.电流就变成非正弦波.非正弦波电流在电网阻抗上产生压降,会使电网电压波形也变成非正弦波。对非正弦波做傅立叶级数分解.其中频率与工频相同的分量称为基波(通常为50Hz),频率为基波频率整数倍的分量称为谐波。

    如今广泛使用的负载大部分是非线性的,非线性负载会产生很大的谐波电流并注入电网,导致电网电压产生畸变。典型的谐波源包括:

    ● 整流装置(电解、电镀等)

    ● 变频器、直流调速器

    ● 直流电源、充电机

    ● 电弧炉,感应加热设备

    ● 焊接设备

    ● 电气化铁路、船舶电驱动

    ● 空调

    ● 节能灯(荧光灯)

    ● 不间断电源(UPS)

    ● 计算机和外围设备等

    SmartWave有源电力滤波器能成功应用于上述场合,解决谐波污染问题。

  • 【谐波的危害】

    ● 谐波污染会严重干扰用电设备和系统的正常运行.并进一步造成下列不良影响:

    ● 加大线路损耗,使电缆过热,绝缘老化.变压器额定容量降低

    ● 诱发电网谐振,导致过电压和过电流,引起严重事故

    ● 电动机、发电机、变压器产生振动和噪音.损耗增加,加速绝缘老化

    ● 保护装置误动或拒动.导致区域性停电事故

    ● 谐振引起电容器过载发热,加速电容老化损毁

    ● 中性线电流过大,造成发热甚至火灾

    ● 损坏电网中的敏感设备

    ● 使电力系统中各种测量仪表误差增加,甚至无法工作

    ● 对通讯、电子类、自动控制设备产生严重干扰

  • 主要特点
  • 工作原理
  • 操作界面
  • 应用案列
  • 应用行业

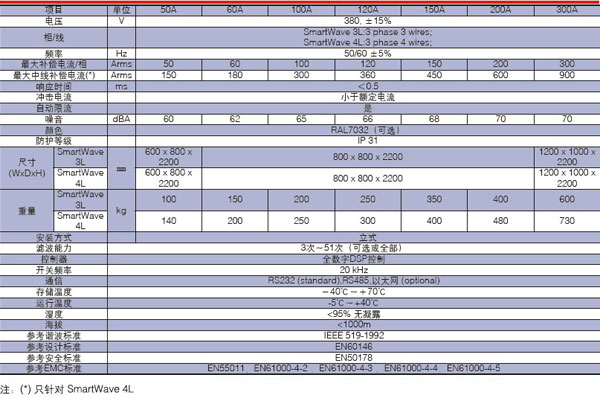

  • 产品规格
  • 链接配线
  • CT接线
  • 并机配线

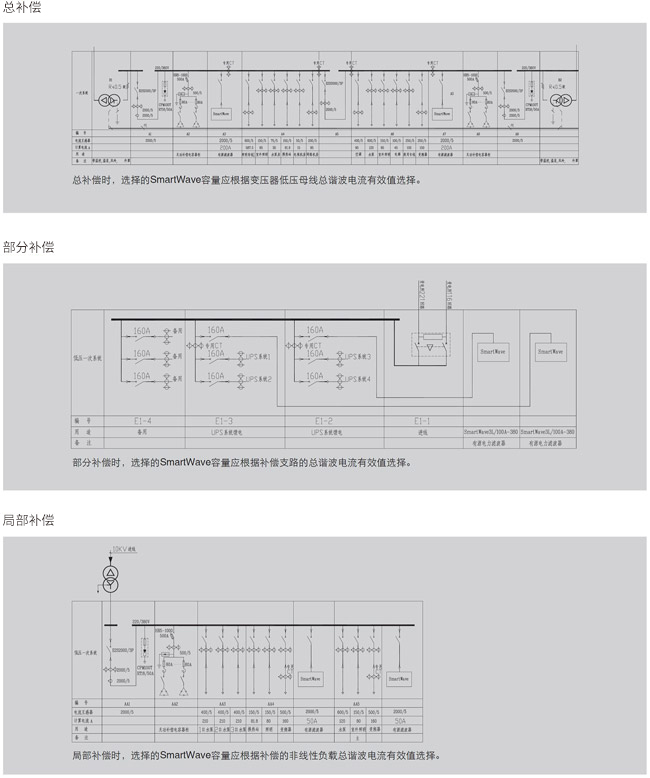

  • 设计图例

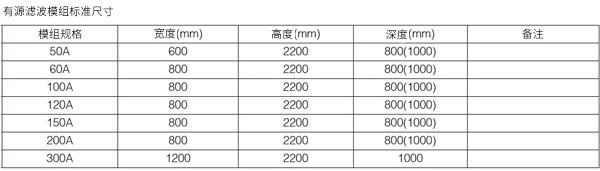

  • 规格参数

断路器合闸后,Sma rtWave首先通过预充电电阻对直流母线的电容器进行限流充电.当母线电压达到设定值时,预充电接触器闭合。三相IGBT PWM逆变桥输出电压经高频电感模块作用后输出补偿电流。高频滤波电路主要用于滤除PWM开关过程产生的高频纹波电流.防止其进入电网。

SmartWave通过外部CT检测负载电流送至控制电路的谐波分离模块,分离出负载电流中的各次谐波分量.作为给定值送到调节模块.SmartWave~际输出电流作为反馈值同时送到调节模块,调节模块的输出经过PWM控制后产生IGBT的触发脉冲。逆变器最终输出对应的补偿电流.实现谐波滤除功能。

SmartWave没有人性化用户操作界面,使用户操作自如。

带触摸屏控制的LCD界面,可读取各项电气参数.电压电流波形和频谱,管理Sma rtWave以及监视电源系统端的电能质量。通过图形化LCD显示及操作可以方便地在 SmartWave侧、负载侧和电源侧三端进行以下信息读取和指令操作:

电压、电流、频率、功率因数、功率、总谐波失真等

波形与谐波频谱

控制指令与设定

状态与报警、故障

事件记录

Smartwave提供4个标准继电器干接点输出.用于远程监视:上电、运行、报警、故障

某半导体制造工厂,共有两个芯片封装测试车问及一个数据分析中心。车间内大量使用各种低压变频器,不间断电源等非线性负载。设备在正常运行期间不能断电, 一旦断电将造成数千万美元的损失。在工厂的总配电间有变压器及各种保护设备,在工厂试运行期间,发现变压器过热且保护设备有误动作现象.经过测量,工厂配电母 线上存在较大的3、5、7、1 1.13次谐波,谐波限值超过IEEE519-1992的标准。

对车间内的设备采取集中补偿方式.各选用一台SmartWave4L/200—380后,总电流畸变率THD大大下降,满足lEEE519—1992的标准限值.成功解决了变压器过热及 保护设备误动作的现象,消除了突然断电造成巨大损失的隐患。

半导体、轨道交通、电信、银行、医院、市政、智能建筑.石油化工、电力、采矿、造纸、印刷、汽车制造、海洋石油等。

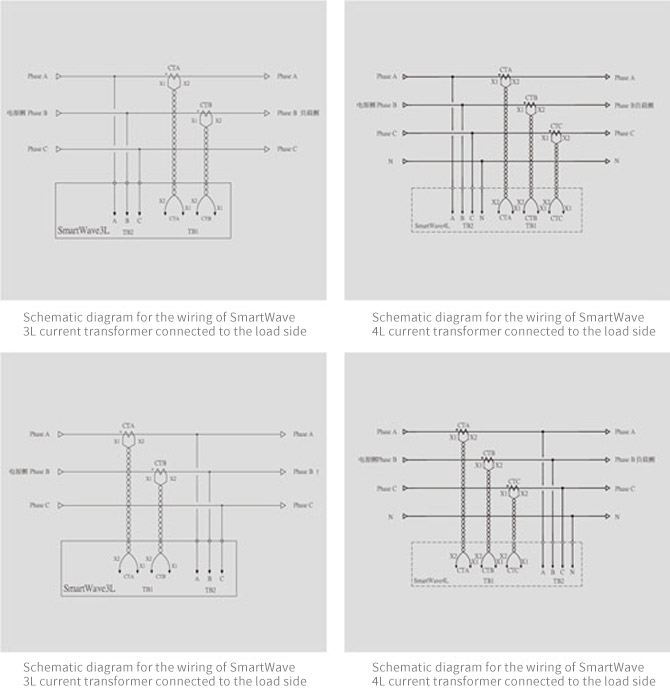

有源电力滤波器所需要的连接配线共有:

3条动力线,连接至接线端子TB2或进线开关(三相四线APF,需连接N线)

1条接地,连接至接地端子或接地铜排

CT输出线,连接至电流信号端子(TBl)

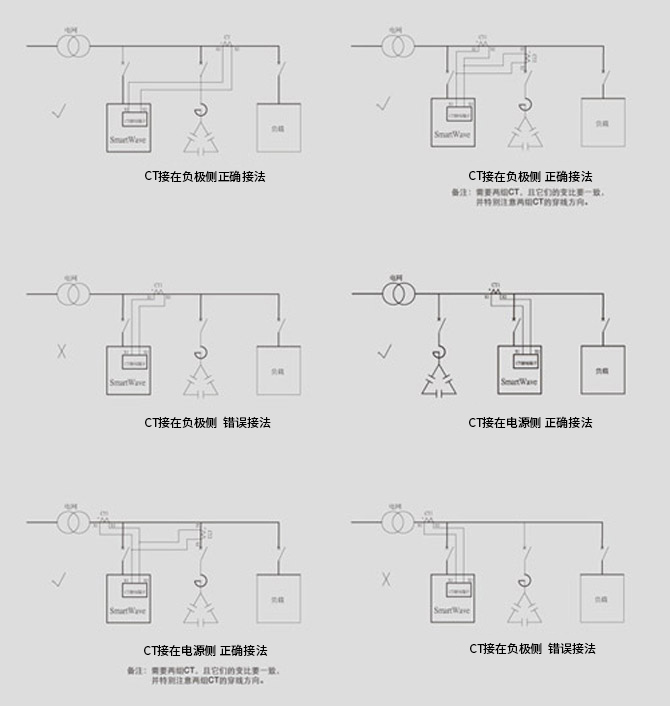

负载含有并联电容器组或无源滤波装置的CT接线

在某些应用场合,现场已经安装有并联电容器组或无源滤波装置,在此情况下,要确保用户CT检测的电流不含有电容或无源滤波装置的电流。

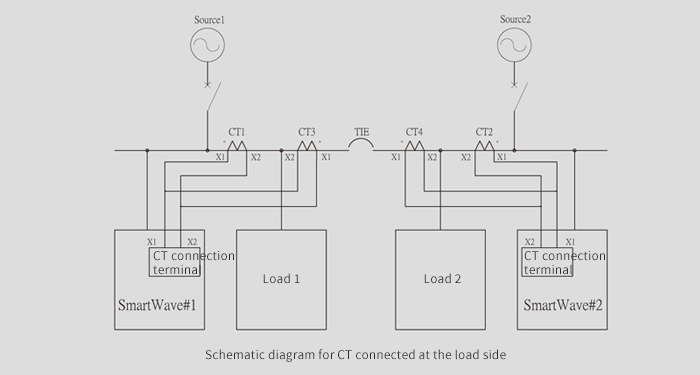

双母联供电的CT接线和并机配线

在双母联供电的应用现场,也需要两组CL此两组CT也需要保证变比一致并注意CT穿线方向。

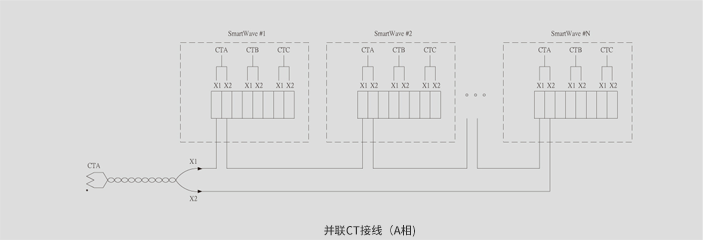

Smartwave有源电力滤波器允许最多10台设备并机运行以增加补偿容量。并机时只需要一组CT,CT连线如下图所示(以A相为例),将CT二次侧输出通过每台APF的CT连接端子串接起来。每台APF的动力线都并接在电网上,并机的设备之间通过上位机小屏背面的CAN总线端口连接。
